声表面波气体传感器：藏在声波里的 "气体侦探"
你可能没听说过 "声表面波"，但这种沿着固体表面传播的机械波，正在悄悄改变我们检测气体的方式。从工业生产中的安全监控，到国防领域的毒剂预警，再到新能源领域的氢气检测，声表面波（SAW）气体传感器正凭借其独特优势成为新一代 "气体侦探"。今天，我们就来揭开这项技术的神秘面纱。
（如果在阅读过程中，你对传感器的原理、应用等方面有任何疑问，或者想深入探讨相关技术细节，欢迎随时私信博主交流。若需原文，请私信作者沟通交流。）
一、什么是声表面波？
1885 年，英国物理学家瑞利在研究地震波时，首次发现了一种沿着固体介质表面传播的机械波，这就是后来被称为 "瑞利波" 的声表面波（SAW）。与普通声波不同，这种波的能量集中在介质表面，深度仅为波长的几个数量级，就像沿着水面传播的涟漪，越往深处能量越弱。
直到 1965 年，怀特等人发明了叉指换能器（IDTs），才真正让声表面波技术走向实用。这种由金属电极组成的特殊结构，能利用压电效应在压电晶体表面激发和接收声表面波，就像在固体表面安装了 "声波发射器" 和 "接收器"。正是这个发明，为声表面波传感器的诞生奠定了基础。
声表面波之所以适合做传感器，关键在于它对表面状态极其敏感。当气体分子、温度变化或机械应力作用于表面时，声表面波的传播速度、相位和幅度都会发生改变。通过检测这些变化，就能反推出表面发生的细微变化 —— 这就是声表面波传感器的基本原理。
二、两类 "侦探"：敏感膜式与非敏感膜式
声表面波气体传感器主要分为两大阵营：一类是借助敏感薄膜捕捉气体分子的敏感膜式，另一类是直接利用气体物理特性的非敏感膜式。它们各有神通，适用于不同场景。
1.敏感膜式：给声波装上 "分子捕手"
敏感膜式声表面波传感器的核心是在声表面波传播路径上，装上一层能特异性吸附目标气体的 "分子捕手"——气敏薄膜。当目标气体分子被薄膜捕获后，薄膜的质量、弹性或电学性质会发生改变，进而影响声表面波的传播特性。就像我们穿上厚重的外套后走路会变慢，气体分子的吸附也会让声表面波 "步履蹒跚"，而这种变化正是传感器的检测信号。
这类传感器的优势十分突出：首先是灵敏度极高，可达皮克量级，相当于在足球场大小的面积上检测到一根头发的重量；其次是响应速度快，高频声波的振动能加速气体分子的扩散，让检测在秒级时间内完成；再者，它采用半导体光刻工艺制造，体积小巧，成本低廉，非常适合大规模应用。

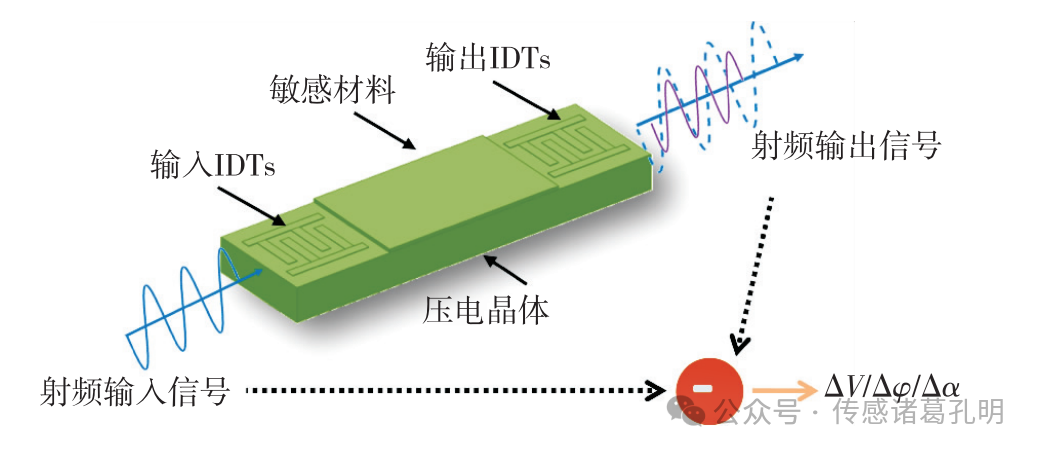

SAW 气体传感器基本原理框图
气敏薄膜是这类传感器的 "核心武器"，科学家们根据目标气体的特性开发了三类主流材料：
金属材料擅长捕捉氢气等小分子。以钯（Pd）为例，它能像海绵吸水一样吸附氢气，形成 PdHx 化合物，吸附量可达自身体积的 900 倍。不过钯有个缺点，过量吸附氢气会发生相变，影响检测稳定性。研究人员通过掺杂镍、铜等金属，或制成纳米线结构，既保留了高吸附能力，又有效抑制了相变问题。
金属氧化物则是检测还原性气体的能手。氧化锌（ZnO）、氧化钨（WO3）等材料遇到硫化氢、一氧化碳等气体时，会发生氧化还原反应，改变自身的电导率，进而影响声表面波的传播。通过表面修饰，还能进一步提升它们对特定气体的选择性。
聚合物材料则是检测大分子化学物质的专家，尤其在化学战剂检测中表现突出。美国海军实验室早在 20 世纪 80 年代就制定了标准：这类材料需要有强氢键酸性，常用六氟乙丙烷（HFIP）作为敏感基团；同时还要具备低密度、低结晶度的特点，方便气体分子渗透，聚硅氧烷常被用作骨架材料。目前已开发的氟多元醇（FPOL）、聚环氧氯丙烷（PECH）等材料，能有效检测沙林、芥子气等剧毒物质。

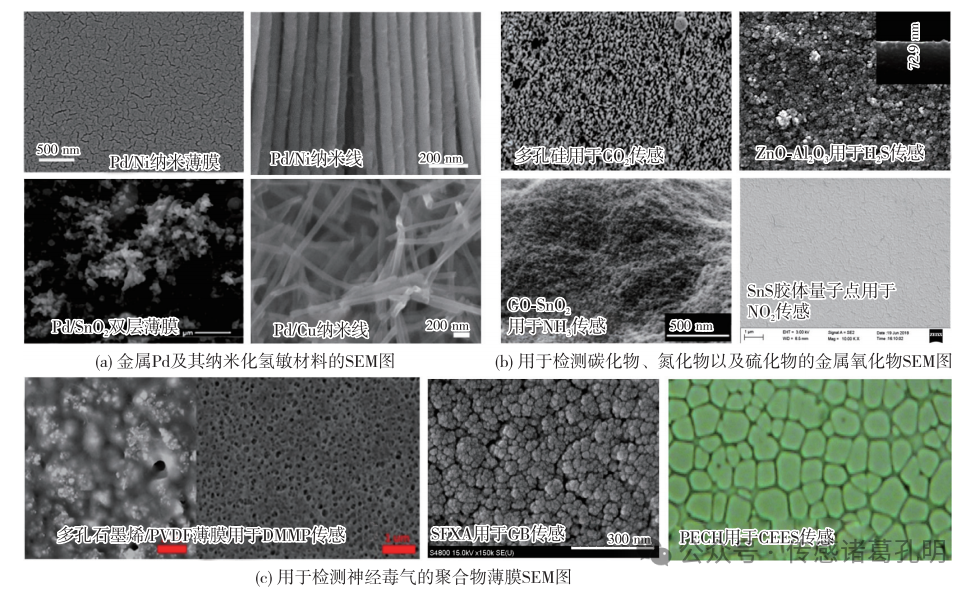

应用于 SAW 气体传感的典型气体传感材料
不过，这些 "分子捕手" 的工作机制远比想象中复杂。早期研究认为，气体吸附主要通过质量负载影响声波，但实际中聚合物材料的粘弹性、金属材料的声电耦合效应都会参与其中。就像人穿上衣服不仅增加重量，衣服的弹性也会影响动作一样，这些多物理场耦合效应需要精确建模才能优化传感器性能。
2.非敏感膜式：不用 "捕手" 也能检测
有些气体很难与敏感材料发生反应，或者需要在极端环境下检测，这时非敏感膜式声表面波传感器就派上用场了。它们不依赖气体与材料的化学反应，而是利用气体的热导率、声阻抗等物理特性来实现检测。
热导式传感器的原理类似于我们吹热水杯降温的过程：在传感器表面集成微型加热器，当气体流过时，不同热导率的气体会带走不同热量，导致传感器温度变化，进而改变声表面波的传播速度。这种方法特别适合检测氢气、氦气等与空气热导率差异大的气体，而且量程宽、稳定性好，但缺点是对气体的选择性较差，就像用温度计判断液体种类一样，只能区分温差明显的对象。

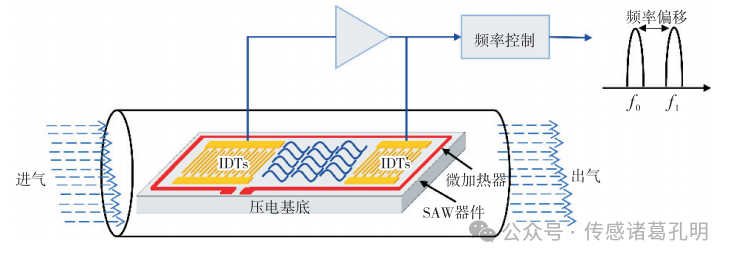

热导式 SAW 气体传感检测原理
声阻抗式传感器则更巧妙，它利用了声表面波在固气界面的能量耦合特性。不同气体具有不同的声阻抗（类似于电学中的电阻），当声表面波遇到不同声阻抗的气体时，能量耗散程度不同，通过检测这种变化就能反推气体成分。氢气、氦气与空气的声阻抗差异显著，因此能被高效检测。更有趣的是，这种方法还能用于呼吸监测 —— 人体呼出气体与吸入空气的声阻抗不同，传感器能清晰捕捉呼吸节奏，甚至区分休息、运动和睡眠呼吸暂停等状态。

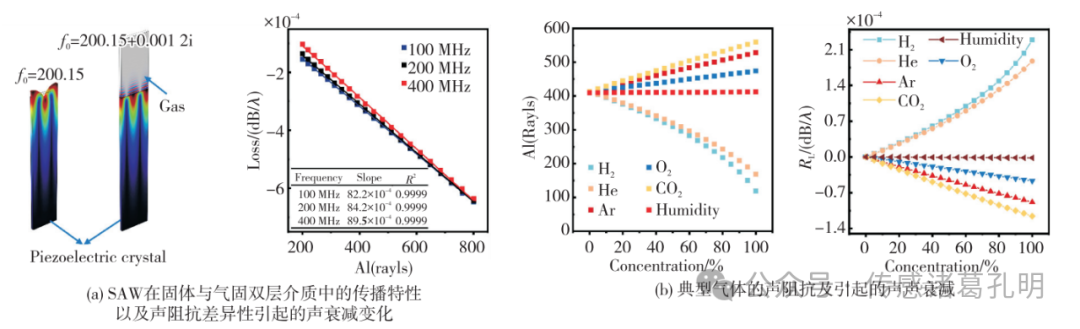

声阻抗式 SAW 气体传感检测原理
冷凝式传感器则是 "极端灵敏" 的代表。它利用气体在低温表面冷凝液化产生的质量变化来检测，灵敏度极高。但单独使用时无法识别气体种类，因此常与气相色谱联用：先通过色谱柱分离混合气体，再用冷凝式传感器依次检测，就像先把混合糖果分类，再逐个称重一样，实现了复杂气体的精准分析。

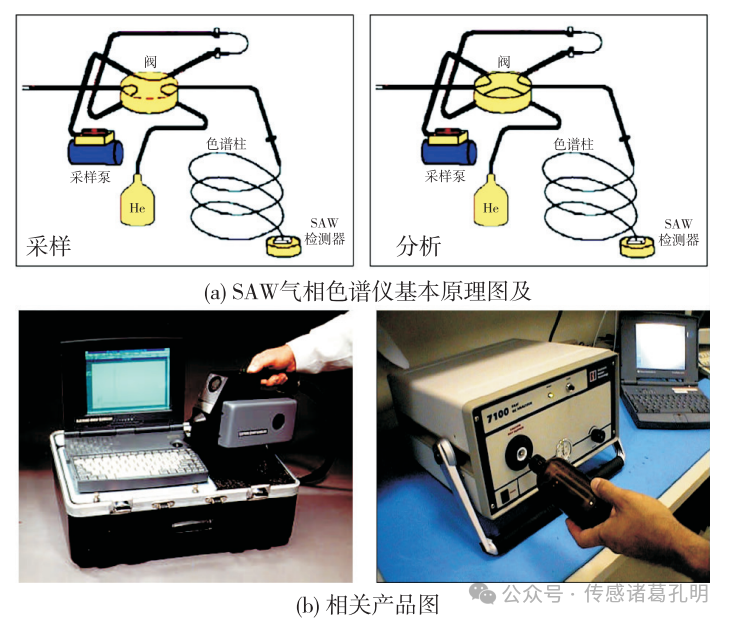

SAW 气相色谱原理及应用产品
三、从实验室到应用场：SAW 传感器的 "用武之地"
经过四十多年的发展，声表面波气体传感器已经在多个领域大显身手，成为保障安全、提升效率的关键技术。
在新能源领域，氢气检测是重中之重。氢能源虽清洁高效，但氢气极易泄漏且易燃易爆，需要高精度的监测设备。基于钯基纳米材料的声表面波传感器，能在常温下检测 7ppm 到 10% 浓度的氢气，响应时间不到 2 秒，完美覆盖从微量泄漏到高浓度预警的全范围需求，为氢能的生产、储存和运输保驾护航。

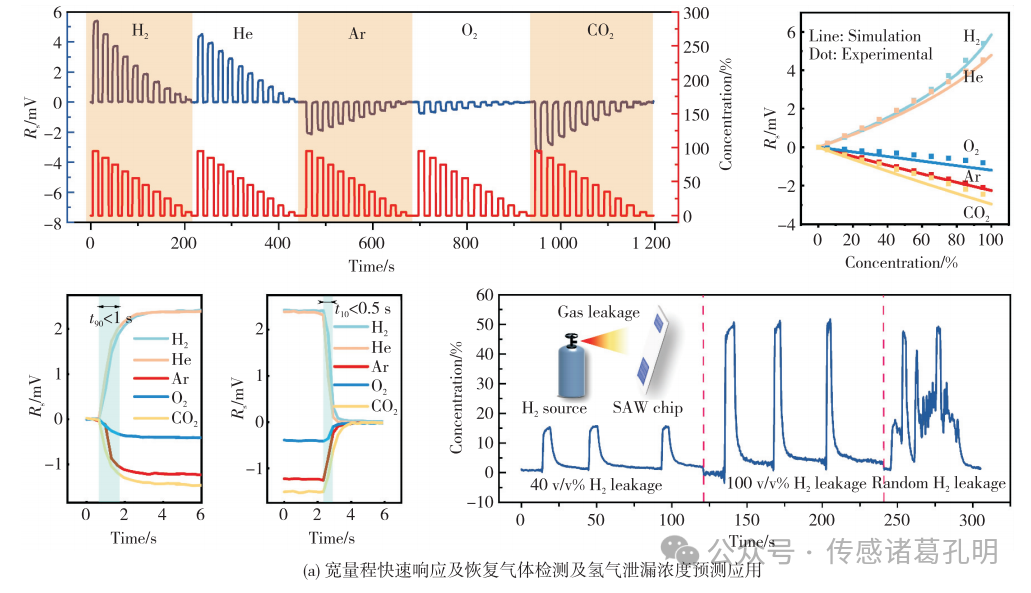

SAW 气体传感器性能
国防与公共安全领域更是声表面波传感器的 "主战场"。美国海军实验室开发的联合化学战剂检测器（JCAD）、掌式毒剂检测器等装备，能快速检测沙林、芥子气等化学战剂，灵敏度可达 ppb 级（10^-9），成为士兵和公共安全人员的 "护身符"。这些设备通常采用多通道传感阵列，结合模式识别算法，就像训练有素的警犬团队，既能提高检测准确性，又能降低环境干扰。

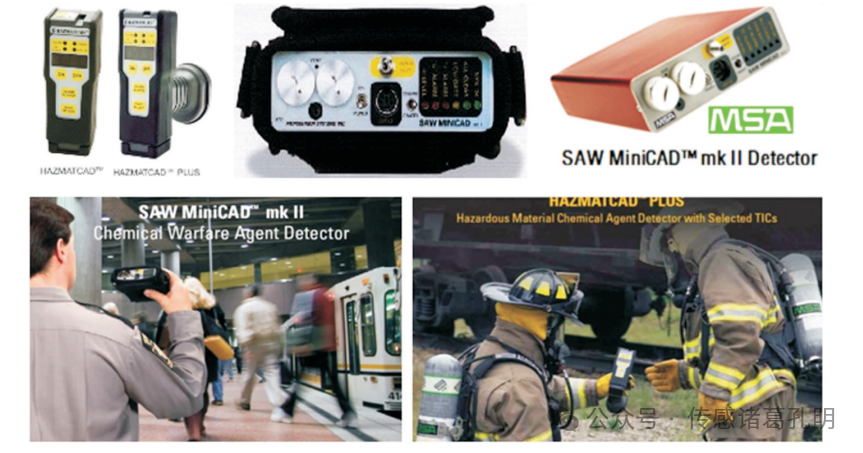

美国目前所研制的部分单兵手持式声表面波毒剂报警装备

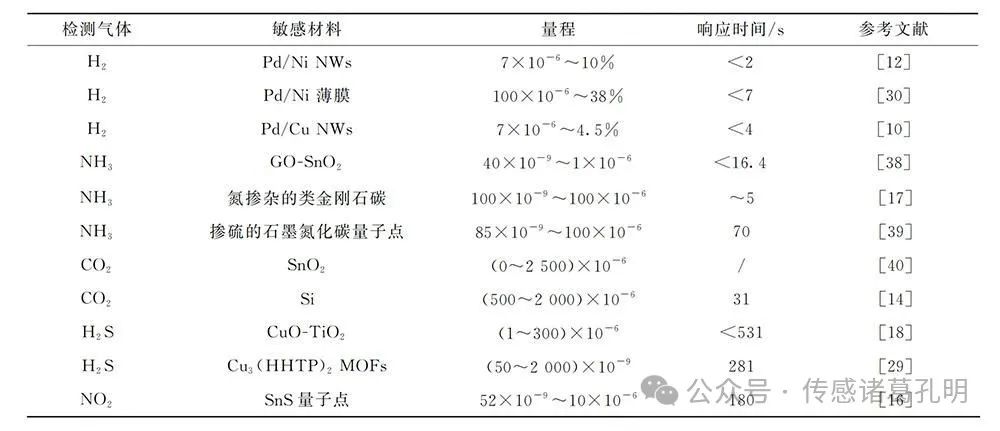

工业控制与环境监测中，声表面波传感器同样不可或缺。针对氨气、硫化氢、二氧化碳等工业气体，不同材料的传感器各显神通：GO-SnO2 复合材料制成的传感器能检测低至 40ppt（10^-12）的氨气；CuO-TiO2 复合材料可快速响应硫化氢；而氧化锡基传感器则适用于二氧化碳检测。这些传感器帮助工厂实现气体泄漏的实时监控，减少安全事故。

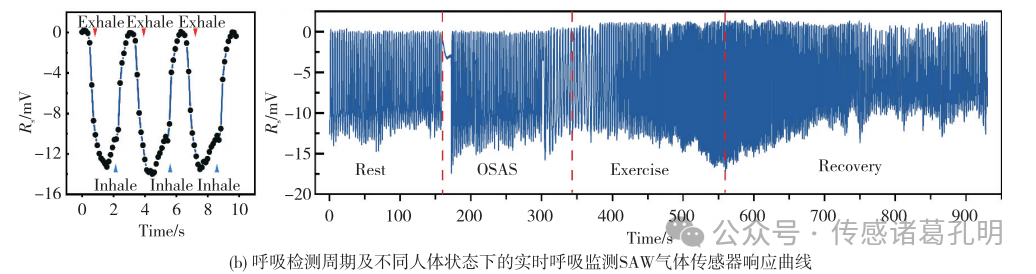

声阻抗式 SAW 气体传感器应用
医疗与健康领域也开始出现它们的身影。浙江大学等机构研究将声表面波气相色谱仪用于癌症诊断，通过分析呼吸气体中的挥发性有机物来筛查疾病；呼吸监测传感器则能无创监测睡眠呼吸暂停综合征，为睡眠健康提供新工具。
为了提升复杂环境下的检测可靠性，研究者们还想出了不少 "组合拳"。例如，将声表面波传感阵列与微色谱技术结合，先分离混合气体再检测，大幅提高抗干扰能力；通过机器学习算法优化信号处理，降低温湿度对检测结果的影响。美国 Difant 公司开发的 Canary-Three™就是这类技术的代表，已在环境监测和公共安全领域得到广泛应用。

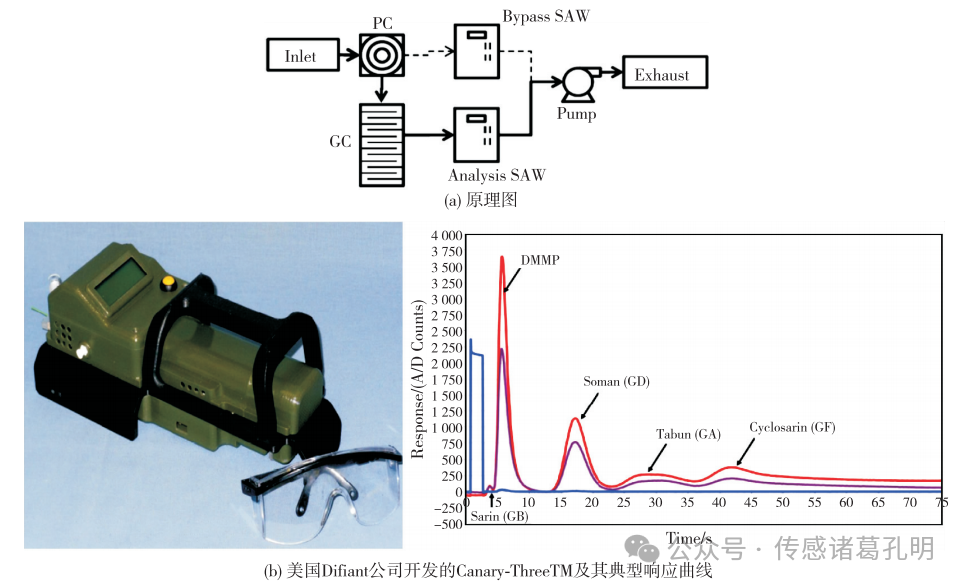

与微色谱联用的敏感膜式 SAW 气体检测与分析仪
四、未来展望：更灵敏、更智能、更可靠
尽管成绩斐然，声表面波气体传感器仍有提升空间。科学家们正在从多个方向突破瓶颈：
在材料层面，多维度复合结构材料成为研究热点。将金属、金属氧化物与聚合物结合，或制成纳米线、量子点等结构，能兼顾高选择性和高灵敏度，就像给传感器装上 "多功能雷达"。同时，精准建模气敏材料与声波的相互作用，是提升性能的关键，需要深入研究力-声-电多物理场耦合机制。
在算法与集成方面，大数据和人工智能技术正在赋能传感器。通过机器学习优化模式识别算法，能有效降低温湿度干扰，提高复杂环境下的识别准确率。而将多个传感器集成阵列，结合微色谱、MEMS 技术，能实现 "检测 - 分析 - 识别" 一体化，就像把实验室浓缩成芯片大小。
无线无源传感是另一个重要方向。利用射频技术激励传感器，无需内置电池，可在危险环境或难以触及的位置长期工作。中国科学院声学研究所等机构已实现 1 米距离内的无线检测，为密闭舱室、地下管道等场景的监测提供了新方案。
当然，长期稳定性仍是亟待解决的难题。传感器在长期使用中会因材料老化、环境侵蚀导致性能下降，研究其老化机制、延长使用寿命，是走向大规模应用的必经之路。
从瑞利发现表面波的那一刻起，这项技术就注定要为人类感知世界提供新维度。声表面波气体传感器的发展，不仅是技术的进步，更体现了人类对精准感知、安全生活的不懈追求。或许在不久的将来，这些藏在声波里的 "侦探" 会走进更多场景，用它们的 "敏锐听觉" 守护我们的生产生活。
